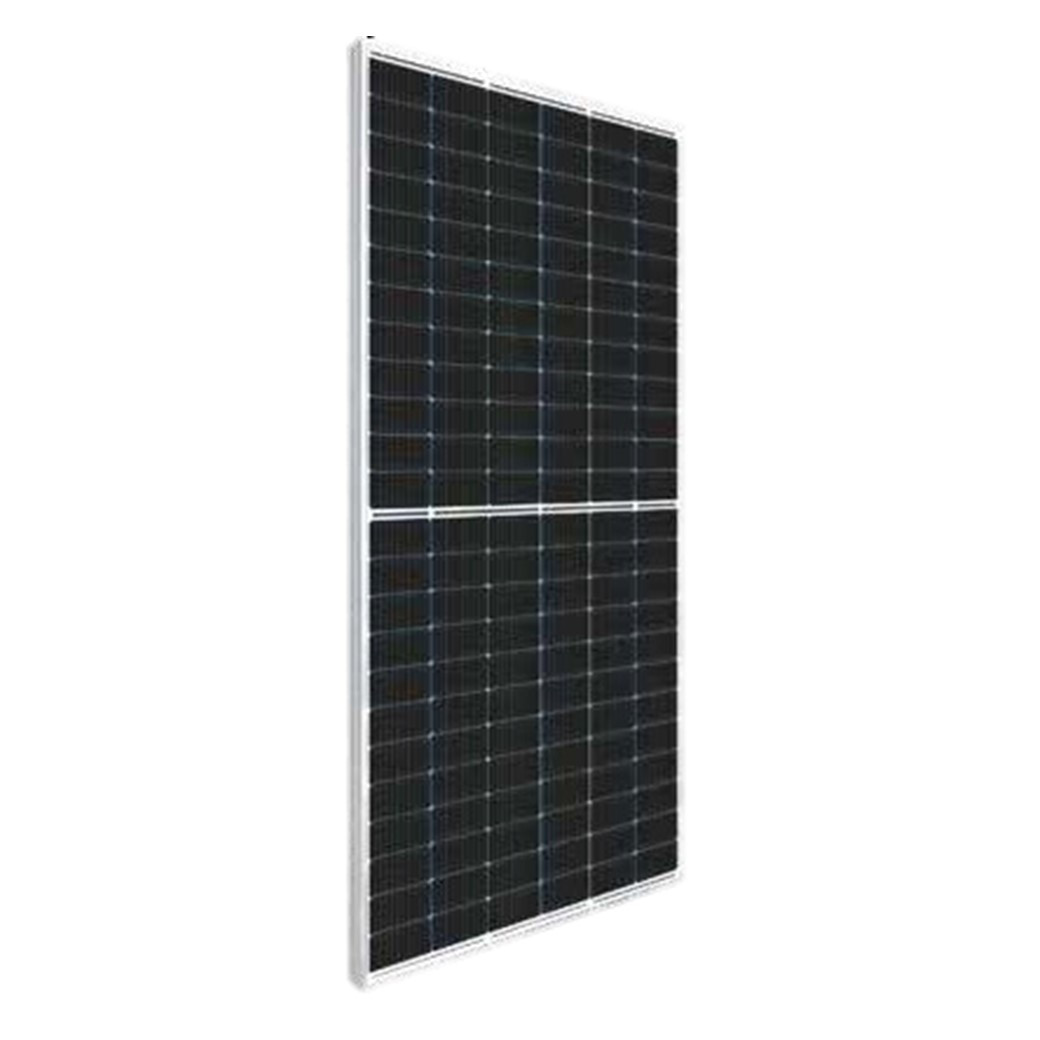

Delta BST 540-72 M HC

DELTA серии BST являются фотоэлектрическими модулями, выполненными из материалов экстра-класса. При невысокой интенсивности солнечного излучения, DELTA BST вырабатывают больше электроэнергии, чем стандартные солнечные модули с аналогичными характеристиками. При изготовлении модулей DELTA BST производится многоступенчатый контроль качества комплектующих и технологического процесса, в том числе IV тест и двухэтапный EL тест до и после ламинации. DELTA BST – это высокая производительность, долговечность и передовые технологии.

Фотоэлементы

Технология
Монокристалл Half Cut

Толщина ячейки220 мкм
Кол-во ячеек144

Размер ячеек 182 х 92 мм
Категория качества Grade A+

Темп. коэффициенты

NOCT*45±2

По мощности (Pmax)-0.35

По напряжению (Uoc)-0.27

По току (Isc)0.05

Температура эксплуатации и хранения-40 ÷ 85

*NOCT - нормальная рабочая температура солнечного модуля

Электрические параметры (STC)*

Пиковая электрическая мощность540 Вт

Толеранс+3 %

Номинальное напряжение (Unom)24 В

Напряжение в точке максимальной мощности42 В

Ток в точке максимальной мощности (Imp)12.86 A

*Стандартные условия измерения (STC): плотность света 1000 ВТ/м2, воздушная масса АМ=1,5, номинальная температура 25°С

Ток короткого замыкания (Isc)13.7 A

Напряжение холостого хода (Uoc)49.8 В

Максимальный номинал последовательного предохранителя25 А

КПД элемента ФЭМ22.8 А

Практический КПД модуля21.11 А

Механические параметры

Размеры модуля 2256 х 1133 х 35 мм

Вес 28.5 кг


Фронтальное стекло
Калёное просветленное стекло 3.2 мм мм

РамаАнодированный алюминий

Клеммная коробкаIP 67

КоннекторыMC4 A

Длина кабеля300 мм

Сечение кабеля4 мм2

Количество диодов 3

Ветровая нагрузка 5400 Па

Особенности и преимущества

Высокие стандарты производства

Контроль качества модулей BST соответствует международным стандартам IEC61215 и IEC61730, а также включает расширенную процедуру из 74 точек контроля качества. Особое внимание уделяется качеству сырья.

Повышенная выработка электроэнергии

Установленный запас мощности гарантированно выше номинального до +3 % Высокие показатели по выработке мощности при затенении, пасмурной погоде.

Высокий КПД

КПД элемента: 22,8 %
КПД модуля: 21,11 %

Устойчивость к нагрузкам

Модуль выдерживает высокие ветровые нагрузки 2400 Па и снеговые нагрузки 5400 Па.

Международная система управления

Продукция произведена и сертифицирована в соответствии со стандартом ISO9001.

Огнестойкость и химическая устойчивость

Высокая сопротивляемость воздействию соли и аммиака. Изготовлены из негорючих материалов

Надежность

Не подвержены эффекту PID (potential induced degradation)

Зависимость электрических параметров от температуры окружающей среды

Зависимость электрических параметров от интенсивности солнечного света

Гарантия

Гарантия на всю продукцию при соблюдении условий эксплуатации составляет не менее 12 месяцев с момента продажи.



Прогнозируемое сохранение мощности солнечного модуля
Гарантия на ФЭМ составляет 10 лет, не распространяется на повреждения вызванные механическим, тепловым или иным внешним воздействием.Гарантированное сохранение более чем 90% от заявленной номинальной мощности – в течение 10 лет, сохранение более чем 80% от заявленной номинальной мощности – в течение 25 лет
